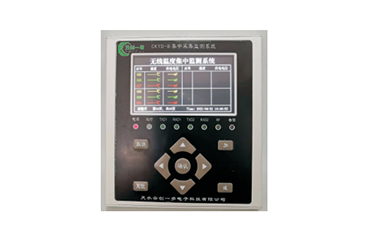

CKYD系列無線測溫裝置
|
概述 |
|
|
近年來,中高壓開關柜中以手車柜為主的觸頭接觸不良,插接偏心不正等原因導致連接點發熱，隨著負荷的增大，連接點發熱并形成惡性循環:溫升、膨脹、收縮、氧化，電阻增大、再度升溫。以致起弧燒壞設備的事故時有發生。而由于開關柜內狹小的結構，無法進行巡查測溫，因此能實現溫度在線測溫是保證開關柜安全運行的重要手段 。正是基于以上因素，我公司總結多年的開關柜生產制造及使用經驗，開發并研制出了CKYDY系列無線測溫裝置。該裝置前端利用無線射頻技術傳輸溫度信息，終端可準確地報告運行中所有被測高壓設備易發熱部件溫升，為設備安全運行提供可靠的數據依據。可應用于高壓開關柜觸頭及接點 、刀閘開關 、高壓電纜接頭 、高壓母線接頭、箱式變電站、干式變壓器、低壓大電流接點等部位的溫度和溫升監測。 |
 |
|
型號 |
|
|
CKYD/A/B/N |
| 主要技術特性 | 通訊 |
|
環境 |
1.測溫通訊 |
|
工作溫度:-10℃～+65℃ |
發射模塊與主機之間通訊: |
|
相對濕度:≤95%RH |
430～432MHz，433～434.79MHz，2.4GHz |
|
電源 |
測溫通道 :16個信道（支持4000個ID群，每個 |
|
工作電源：AC/DC 85V～265V |
ID群支持3～18或3～60個溫度采集點） |
|
發射模塊電池使用壽命:5年(建議3年更換一次) |
無障礙時無線接收間距:≤200米 |
|
面板顯示 |
2.微機通訊 |
|
采用LCD顯示 |
RS-485: 通訊距離:＜1000米 |
|
測量 |
無線通訊: 433～434.79MHz，2.4GHz |
|
測量對象 |
無障礙時無線接收間距:≤500米 |
|
多達60個接點A、B、C三相的溫度 |
3.裝置通訊接口:RS-485 |
|
環境溫度 |
通訊規約:MODBUS |
|
測量精度 |
RS485通訊距離:＜1000米 |
|
分辨率:±1℃ |
通訊地址:1～255 |
|
溫度測量精度:≤±2% |
波特率:1200、2400、4800、9600 |
|
溫度測量范圍:-40℃～150℃ |
4.報警輸出:繼電器無源接點輸出（兩開） |
|
可靠性 |
預報警輸出,極限報警輸出 |
|
掉電保持 |
|
|
時間設置參數掉電不丟失 |
|
|
報警溫度溫升參數掉電不丟失 |
|
|
記錄報警事件、報警時間和報警溫度溫升掉電不丟失 |
|
|
操作功能 |
|
|
事件查詢 |
用戶密碼 |
|
可記錄多達100個報警事件 |
可設置1至8位的用戶管理密碼 |
|
事件記錄類型 |
通訊設置 |
|
發生事件時間精確到秒 |
通訊地址:1 255(可選) |
|
時間設置 |
通訊速率:1200 19200(可選) |
|
可對年月日時鐘及分鐘進行設置 |
恢復出廠設置 |
|
報警設置 |
選擇恢復出廠設置,報警設置和通訊設置立即 |
|
可選擇多達60個接點的極限報警溫度 |
恢復出廠設置 |
|
可選擇多達60個接點的預報警溫度 |
實時監控 |
|
可選擇多達60個接點的極限報警溫升 |
用戶模式,數據更新顯示時間為1分鐘一次 |
|
可選擇多達60個接點的預報警溫升 |
省電模式,數據更新顯示時間為20分鐘一次 |
|

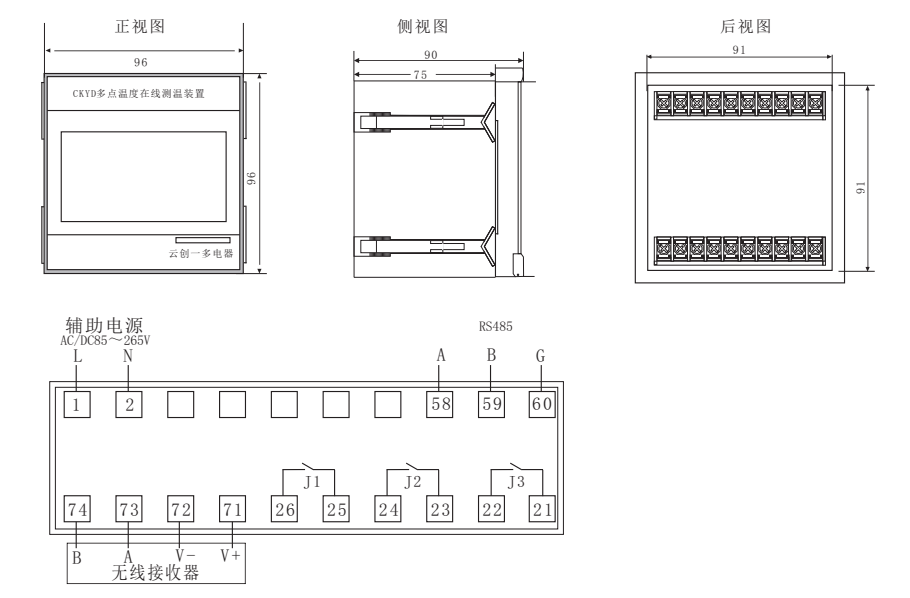

外形安裝尺寸及接線方式 |
|
安裝方式:嵌入式 |
|
外形尺寸:96×96×75mm |
|
開孔尺寸:91×91mm |
接線圖
結構及說明
|

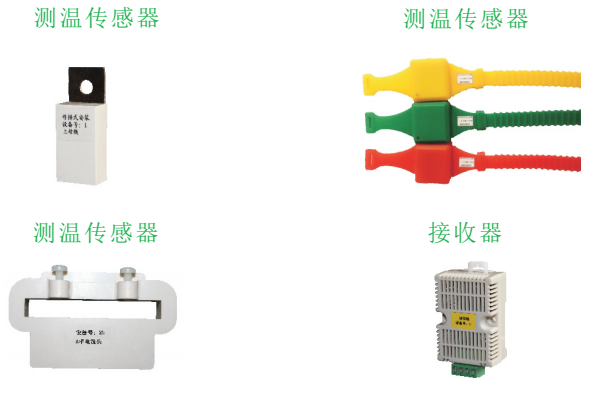

CKYD測溫傳感器 |
|
天水云創一多電子科技有限公司根據用戶應用的不同場合,研制了多種式樣的溫度傳感器,為各種電氣設備的接點溫度和溫升監測提供了解決方案。 |
|

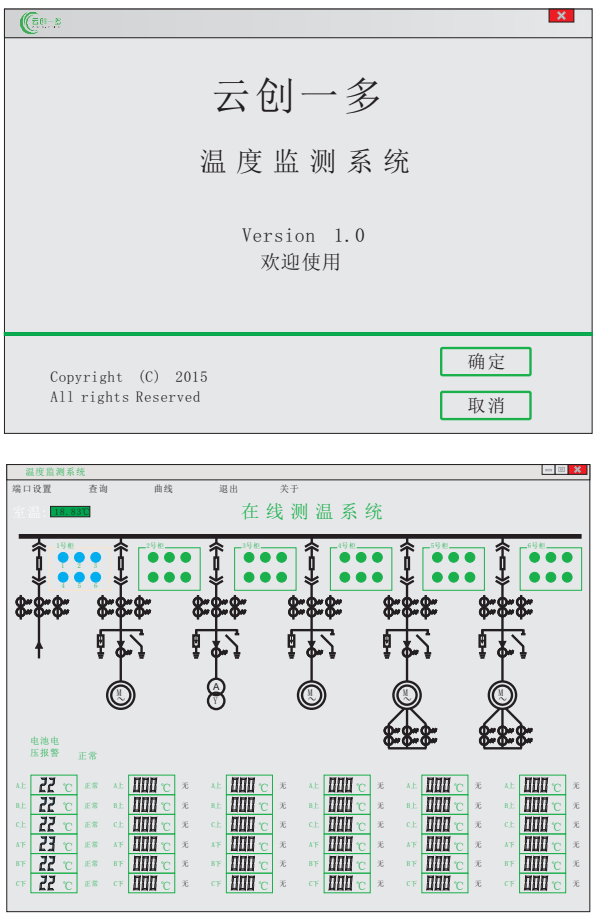

無線測溫系統軟件 |
|

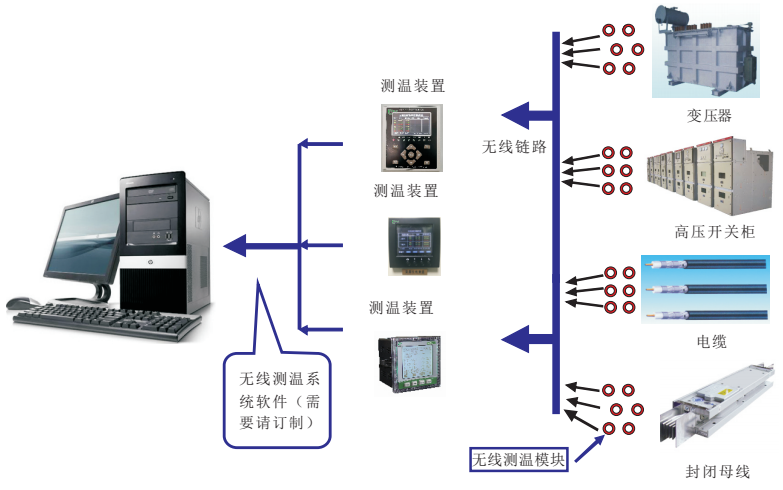

遠程溫度監測系統 |
|
主要功能:可以將現場采集的全部溫度數據,通過無線或RS-485傳輸到控制中心計算機,在控制中心進行現場實時監控,全部設備的運行狀態,查看每個測溫點溫度、溫升,環境溫度等數據,還可以進行數據計算和處理,分析每一個測溫點的溫度曲線及溫升趨勢,以便及時發現和解決運行中可能出現的故障和問題,確保設備的安全運行。 |
